Gurtbandbreite und Toleranzen
Die Breite ergibt sich aus dem Gegenstück. Messen Sie die engste Öffnung und berücksichtigen Sie Webkanten und Fertigungsschwankungen in der Toleranz.
Inhalt aktualisiert
In diesem Leitfaden
Darauf kommt es bei diesem Projekt an
Geben Sie Nennbreite und zulässigen Bereich sowie Messstellen an. Schnallen brauchen Spiel, Sichtbänder Gleichmäßigkeit. Klären Sie, ob die Toleranz vor Ausrüstung, danach oder für die gelieferte Rolle gilt.
- Nennbreite und Bereich
- Messstellen
- Verbindlicher Prozessstand
Aus der Nennbreite eine prüfbare Anforderung machen
Eine Angabe wie 25 mm definiert noch keinen zulässigen Bereich. Legen Sie Messstelle und -methode, Mindest- und Höchstwert sowie den zu durchlaufenden Beschlag fest.
Seitlich wischen, um alle Spalten zu sehen ↔
| Anfragefeld | Beispieleintrag | Nutzen für den Einkauf |
|---|---|---|
| Nennbreite | 25,0 mm | Benennt die Zielgröße, ist aber keine Abnahmegrenze. |
| Abnahmebereich | Nur Beispiel: 24,5–25,5 mm | Gibt der Wareneingangsprüfung ein klares Gut-/Schlechtband. |
| Messmethode | Entspanntes, flaches Band, mit Abstand zum Rollenende an vereinbarten Stellen | Verhindert, dass Zug, Wölbung oder Messort das Ergebnis verändern. |
| Passender Beschlag | Reales Schnallenmuster oder Zeichnung mit nutzbarer Schlitzweite | Bestätigt mehr als Breite: Kantenaufbau und Spiel sind ebenfalls wichtig. |
| Stichprobenplan | Vereinbarte Rollen und Messstellen je Los | Definiert, wie ein Messwert die Lieferung repräsentiert. |
Die Zahlen sind Beispiele und keine Sinicwebbing-Standardtoleranz. Bereich für Konstruktion und Anwendung vereinbaren.
Die mittlere Breite stimmt, doch die breiteste Stelle klemmt im Nähführer
Angenommen, das gelieferte Band hat richtige Nenn- und Durchschnittsbreite. In der Mitte mehrerer Rollen wird eine Kante wellig und die größten Werte passen nicht durch den Faltapparat. Ein Prüfer drückt flach, der andere misst die natürliche Krümmung; die Daten weichen ab.
Beginnen Sie am engsten Beschlag, Führer, Faltapparat oder Werkzeug und der Mindestabdeckung am anderen Ende. Definieren Sie Lieferstufe, Konditionierung, Messgerät, Druck und Rollenstellen. Prüfen Sie Grenzmuster in der Montage und wenden Sie vereinbarte Mindest-, Höchst- und Stichprobenregeln statt nur Mittelwert an.
Eine brauchbare Breitentoleranz verbindet ein wiederholbares Messverfahren mit funktionalen Ober- und Untergrenzen aus der tatsächlichen Montage.
Breite mit einer einheitlichen Methode messen
Legen Sie vor der Toleranzfestlegung Messmittel, Bandzustand, Messdruck und Abstand zum Rollenende fest. Messen Sie an mehreren definierten Rollenpositionen und geben Sie die Spannweite an, nicht nur den Mittelwert. Bei weichem oder gebogenem Gurtband entstehen unterschiedliche Werte, wenn es jeweils anders flachgedrückt wird.
- Messmittel und Handhabung festgelegt
- Spannweite an definierten Rollenpositionen
Grenzwerte an der engsten Montagestelle ausrichten
Messen Sie den tatsächlichen Schnallenschlitz, Faltführer, Bandkanal oder die Nähvorrichtung, die die Breite begrenzt, und berücksichtigen Sie dabei alle Lagen. Prüfen Sie, ob die größte zulässige Breite diese Stelle passiert und ob die kleinste noch ausreichend abdeckt oder gehalten wird. So wird aus einer Zeichnungstoleranz ein funktionsbezogenes Annahmekriterium.
- Maximalbreite an der engsten Stelle
- Mindestbreite für Abdeckung oder Halt
Eine funktionale Breitentoleranz dokumentieren
Verbinden Sie Messbedingungen mit beiden Seiten des Montagefensters.
Seitlich wischen, um alle Spalten zu sehen ↔
| Feld | Zu dokumentieren | Bestätigung |
|---|---|---|
| Engstellen | Schlitz, Führung, Faltapparat, Werkzeug, Naht oder Abdeckung | Gelenkte Teile messen |
| Breitenstufe | Vor/nach Ausrüstung, entspannte Lieferrolle und Konditionierung | Annahmestufe nennen |
| Messaufbau | Gerät, Kontakt, Druck, Orientierung und Krümmung | Prüfermethode demonstrieren |
| Stichprobe | Rollenauswahl, Abstand zu den Enden, Positionen entlang jeder Rolle und Messzahl | Im Prüfplan markieren |
| Funktionsgrenzen | Nennwert, Mindestabdeckung/-griff und Höchstdurchgang | Grenzmuster montieren |
| Entscheidungsregel | Einzelgrenzen, Mittelwert, ungültige Messung und Nachprüfung | Auf Streuung anwenden |
Werte und Häufigkeit sind projektabhängig. Einzelwerte und Streuung melden; der Mittelwert darf Grenzverletzungen nicht verdecken.
Spezifikationsblatt herunterladen ↓Breitengrenzen aus Messung und Nutzung festlegen
Alle Engstellen abbilden
Messen Sie Beschlag, Faltapparat, Führung, Naht und Abdeckung. Bestimmen Sie, welcher Punkt Höchst- und welcher Mindestbreite steuert.
Breitenmessung standardisieren
Vereinbaren Sie Stufe, Konditionierung, Gerät, Druck, Orientierung und Krümmungsbehandlung. Schulen Sie Prüfer an derselben physischen Demonstration.
Beide Grenzen nachweisen
Führen Sie das breiteste Band durch den engsten Weg und das schmalste durch erforderliche Abdeckung oder Haltezone.
Verteilung über Rollen prüfen
Prüfen Sie vereinbarte Rollen und Stellen, behalten Sie Einzelwerte und lokale Ausschläge. Wenden Sie Grenz- und Nachprüfregeln an.
Drei Toleranzpraktiken, die Montagefehler übersehen
Nur Nennbreite angeben
Ein Ziel ohne Grenzen steuert keine Fertigungsschwankung. Definieren Sie Funktionsfenster und Messstufe.
Nach Mittelwert annehmen
Ein richtiger Mittelwert kann zu breite oder schmale Abschnitte enthalten. Bewerten Sie jede geforderte Messung nach dem Plan.
Jede Probe von Hand flachziehen
Ungleicher Zug und Druck ändern weiche, gebogene Bänder. Nutzen Sie definierten Aufbau und berichten Sie Krümmung separat.
Fragen vor der Auswahl
Warum passen zwei Rollen gleicher Nennbreite unterschiedlich in Beschläge?
Die Nennbreite enthält weder Toleranz, Kantenform noch Messzustand. Unter Zug oder nach Entspannung fallen Werte anders aus. Definieren Sie Kante-zu-Kante-Methode, Konditionierung, Bereich und Schnallenöffnung und prüfen Sie Muster aus mehreren Rollen im echten Beschlag.
Soll Gurtbandbreite im gestrafften Zustand gemessen werden?
Nur mit vereinbarter, reproduzierbarer Spannung. Ziehen von Hand kann flexibles Band verengen und Welligkeit verdecken. Legen Sie entspannt oder leicht gespannt, Ruhezeit nach dem Abrollen und Messstellen über die Rolle fest.

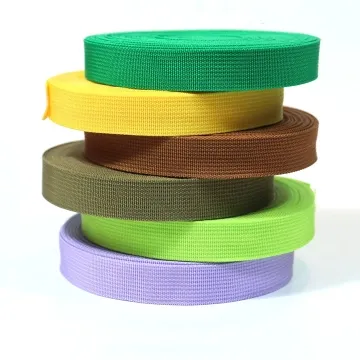

Passende Ausgangsprodukte
