Doppellagiges Gurtband entwickeln
Zwei Lagen verändern Nahtaufbau und Schnallendurchlass. Prüfen Sie Falten, Schnittkanten und Lagenverbindung vor der Freigabe der Konstruktion.
Inhalt aktualisiert
In diesem Leitfaden
Darauf kommt es bei diesem Projekt an
Zwei Lagen können gemeinsam gewebt oder nachträglich verbunden sein. Fordern Sie einen Querschnitt an und prüfen Sie Verschiebungen am Schnittende. Der Aufbau muss zu Schnalle und Nähtechnik passen.
- Verbindung der Lagen
- Verschiebung am Schnittende
- Komprimierte Nahtdicke
Zwei ausgerichtete Lagen können nach Biegen und Pressen wandern
Angenommen, doppellagiges Band liegt flach kantengleich. Am kleinsten Radius bildet die Außenlage eine Blase, die Innenlage verkürzt die Kurve und lagenübergreifende Markierungen trennen sich. Ein gefalteter Nahtstapel passiert den Beschlag nur handgepresst, federt dann zurück und füllt den Schlitz. Flachmaße zeigten beides nicht.
Markieren Sie beide Lagen vor Schnitt und Verbindung und bauen Sie Naht, Falte und Beschlagweg. Biegen Sie wiederholt um den echten Radius und vergleichen Sie Markierungen. Messen Sie freie, komprimierte und erholte Gesamtdicke an derselben Stelle. Prüfen Sie Kantenausrichtung, Nadeleinstich, Trennung und Freiraum vor Wahl der Lagenfixierung.
Geben Sie Doppellagenband als verbundene, gebogene und erholte Baugruppe frei; zwei Lagen verdoppeln Leistung nicht automatisch.
Lagenbewegung am kleinsten Biegeradius beobachten
Ziehen Sie vor dem Biegen Referenzlinien über beide Lagen. Wickeln Sie das Band um den kleinsten Produktradius und prüfen Sie nach wiederholter Montagebewegung, ob die Linien fluchten, eine Außenlage Blasen bildet oder die Innenlage die Kurve verkürzt. Daraus lässt sich ableiten, wo und wie die Lagen gehalten werden müssen.
- Versatz der Referenzlinien nach dem Biegen
- Blasenbildung der Außenlage am kleinsten Radius
Rückstellung nach Verdichtung des Nahtaufbaus messen
Verdichten Sie den gefalteten und vernähten Aufbau im vorgesehenen Beschlag und lassen Sie ihn vor der zweiten Messung zurückstellen. Passt das Band nur unter Handdruck, kann es nach Entlastung den Schlitz ausfüllen. Erfassen Sie freie und komprimierte Dicke an derselben Stelle und geben Sie den Weg mit realer Naht frei.
- Freie Dicke nach der Rückstellung
- Schlitzfreiraum mit vorhandener Naht
Beziehung beider Lagen spezifizieren
Definieren Sie jede Lage, ihre Fixierung und den Gesamtstapel in Biegungen und Beschlägen.
Seitlich wischen, um alle Spalten zu sehen ↔
| Merkmal | Zu dokumentieren | Bestätigung |
|---|---|---|
| Lagenidentität | Material, Bindung, Breite, Dicke, Seite und Rolle | Vor Verbindung kennzeichnen |
| Verbindung | Durchgehende oder lokale Fixierung, Kleber, Naht und freie Zonen | Auf Muster abbilden |
| Biegung | Kleinster Radius, Innen- und Außenseite, Faltrichtung und Zyklen | Baugruppe markieren und biegen |
| Stapeldicke | Freie, komprimierte und erholte Dicke an Punkten | Denselben Stapel messen |
| Beschlagweg | Schlitz, Faltlagen, Nahtlage, Eintrittswinkel und Weg | Seriennahe Teile einfädeln |
| Schnitt und Kante | Behandlung, Ausrichtung, Trennung, Wölbung und Sichtkante | Nach Schnitt, Naht und Biegung prüfen |
Festigkeit, Steifigkeit und Versagen gehören zur verbundenen Baugruppe und folgen nicht aus vervielfachten Einzellagendaten.
Spezifikationsblatt herunterladen ↓Nachweis für Lagenbewegung und Erholung bauen
Beide Lagen markieren
Zeichnen Sie ausgerichtete Querlinien und kennzeichnen Sie innen, außen, Seite und Start vor Schnitt, Verbindung oder Faltung.
Vollständigen Stapel bauen
Wenden Sie Fixierung, Schnitt, Nähte, Falten und Beschläge mit allen vorgesehenen Lagenübergängen an.
Biegen, pressen und erholen
Durchlaufen Sie engsten Radius, pressen Sie durch den Schlitz und lassen Sie vor Markierungs- und Dickenvergleich erholen.
Verdeckte und sichtbare Änderungen prüfen
Prüfen Sie Blasen, Versatz, Wölbung, Trennung, Nadeleinstich, Kanten und gelösten Freiraum und behalten Sie die Baugruppe.
Abkürzungen, die Doppellagenverhalten verbergen
Einzellagenfestigkeit verdoppeln
Zwei Lagen teilen Last nicht vollkommen; Verbindungen, Falten oder Löcher können Versagen bestimmen. Prüfen Sie den genauen Aufbau.
Dicke handgepresst messen
Ein gedrückter Stapel passt vorübergehend und federt im Beschlag zurück. Messen Sie frei, komprimiert und erholt am selben Punkt.
Nur Außenseite prüfen
Bündige Sichtkanten können Innenverkürzung, Trennung oder Nadelprobleme verbergen. Nutzen Sie Querlinien und prüfen Sie den ganzen Nahtstapel.
Fragen vor der Auswahl
Ist doppellagiges Gurtband doppelt so fest wie einlagiges?
Nein. Zwei Lagen können Dicke, Steifigkeit oder Lastverteilung erhöhen, doch Festigkeit verdoppelt sich nicht einfach. Verbindung, Lagenbewegung, Falten, Löcher und genähte Enden können den Bruch bestimmen. Prüfen Sie den exakten montierten Aufbau statt Einzelwerte zu multiplizieren.
Welche Probleme müssen bei doppellagigem Gurtband geprüft werden?
Prüfen Sie, ob Lagen beim Schneiden, Nähen und Biegen verrutschen, rollen oder trennen. Messen Sie Gesamtdicke in Schnallen und Faltenden und definieren Sie die Verbindung. Kontrollieren Sie Kantenflucht und Nadeldurchgang an einem vollständigen Nähversuch.

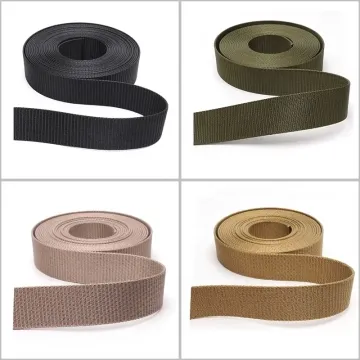

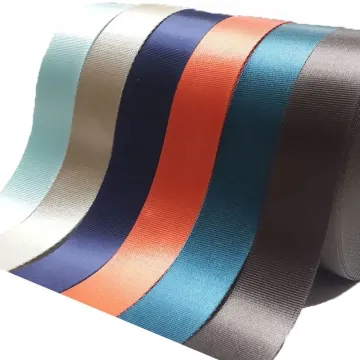

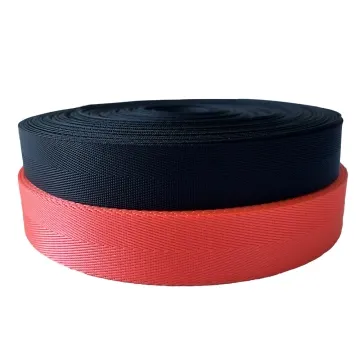

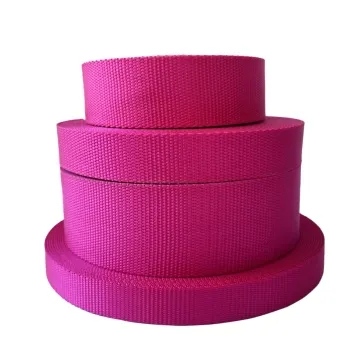

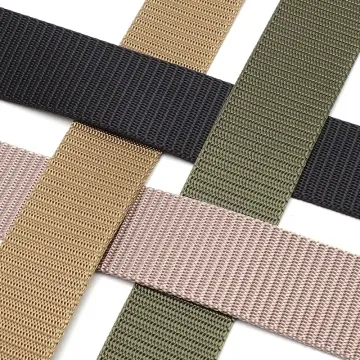

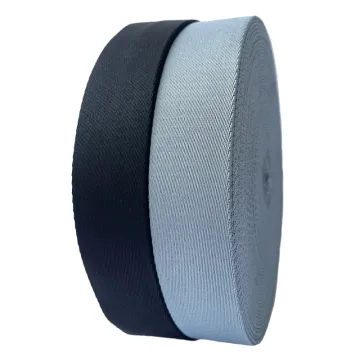

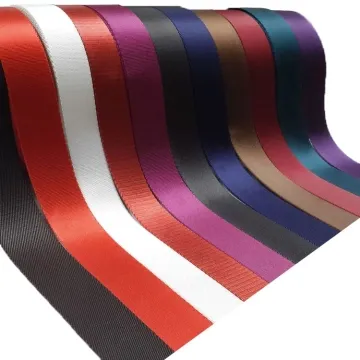

Passende Ausgangsprodukte
